熱収縮チューブの正しい使い方と失敗を防ぐ温め方・選び方完全ガイド

電気配線の保護や端子処理、断線しかけた充電ケーブルの補強において、欠かせない定番マテリアルが熱収縮チューブです。熱を加えるだけで対象物にぴったり密着し、確実な電気絶縁と物理的補強を同時に実現する手軽さから、電子工作やカー電装DIYの現場で重宝されています。

しかし、現場やDIY愛好家の間では「家庭用ドライヤーで温めても縮まない」「ライターであぶったらススだらけで焦げた」「収縮後のサイズが合わずすっぽ抜けた」といったトラブルが後を絶ちません。仕上がりの美しさと長期的な安全性を確保するためには、素材の熱特性に応じた熱源の選択と、配線径に合わせた正確なサイズ選定が不可欠です。

📌 【この記事の重要ポイントまとめ】

• 要点1：家庭用ドライヤーは温度不足で収縮しにくく、美しく仕上げるなら小型ヒートガンや適切なライター操作が必須。
• 要点2：チューブ選定は「収縮前内径の約70〜80%」を基準にし、屋外や車載配線には接着剤付き防水タイプを選択する。
• 要点3：加熱は「中央から両端へ」均一に熱を当てるのが鉄則であり、局所過熱による焦げや気泡の混入を防ぐ。

【失敗ゼロの基礎知識】熱収縮チューブの加熱温度の目安と素材特性

熱収縮チューブの主原料は、架橋処理を施したポリオレフィン（ポリエチレン系樹脂）が主流です。製造時に加熱延伸された分子構造が、再加熱によって元の細い形状へ戻ろうとする「形状記憶効果」を利用しています。

確実な収縮を得るための加熱温度の目安は一般的に90℃〜125℃と規定されています。収縮開始温度はおよそ70℃前後ですが、完全収縮温度に到達しないと規定の収縮率まで縮みきらず、配線との間に隙間が生じてしまいます。逆に200℃を超えるような過剰な熱を一点に照射し続けると、チューブが熱劣化を起こして脆化したり、被覆内部の配線被覆（PVCなど）まで溶損する重大なショート事故を招きます。

配線の絶縁処理を確実に成功させる第一歩は、対象素材のスペックシートに記載された「完全収縮温度」を把握し、安定して均一な熱量を供給できる環境を整えることです。

【熱源別の徹底検証】ライターやドライヤーでの代用は可能か？

専用工具がない場面で最も多く試みられるのが、ライターや家庭用ドライヤーによる代用加熱です。結論から述べると、代用は条件付きで可能ですが、熱源ごとの物理特性を理解していないと高確率で失敗します。

まず、熱収縮チューブにドライヤーを代用する場合、一般的なヘアドライヤー（吹き出し口温度約80℃〜100℃）では、吹き出し口から数センチ離れただけで熱風温度が60℃以下に急低下します。結果として「何分温めても先端しか縮まない」という現象が起きます。どうしてもドライヤーを使う場合は、吹き出し口を5ミリ程度まで極限まで近づけるか、1200W以上の高出力モデルで風量を絞って集熱する工夫が求められます。

一方、ライターを使った温め方は火力が十分な反面、煤（スス）の付着と焦げ付きのリスクが付きまといます。失敗しないコツは、炎の先端（黄色い酸化炎）ではなく、炎の根元にある青い部分（還元炎）を素早く往復させることです。黄色い炎は未燃焼の炭素を含むためチューブを真っ黒に汚しますが、青い炎は高温かつクリーンなため、ススを付けずに素早く収縮させられます。ただし、同一箇所に0.5秒以上炎を留めてはなりません。

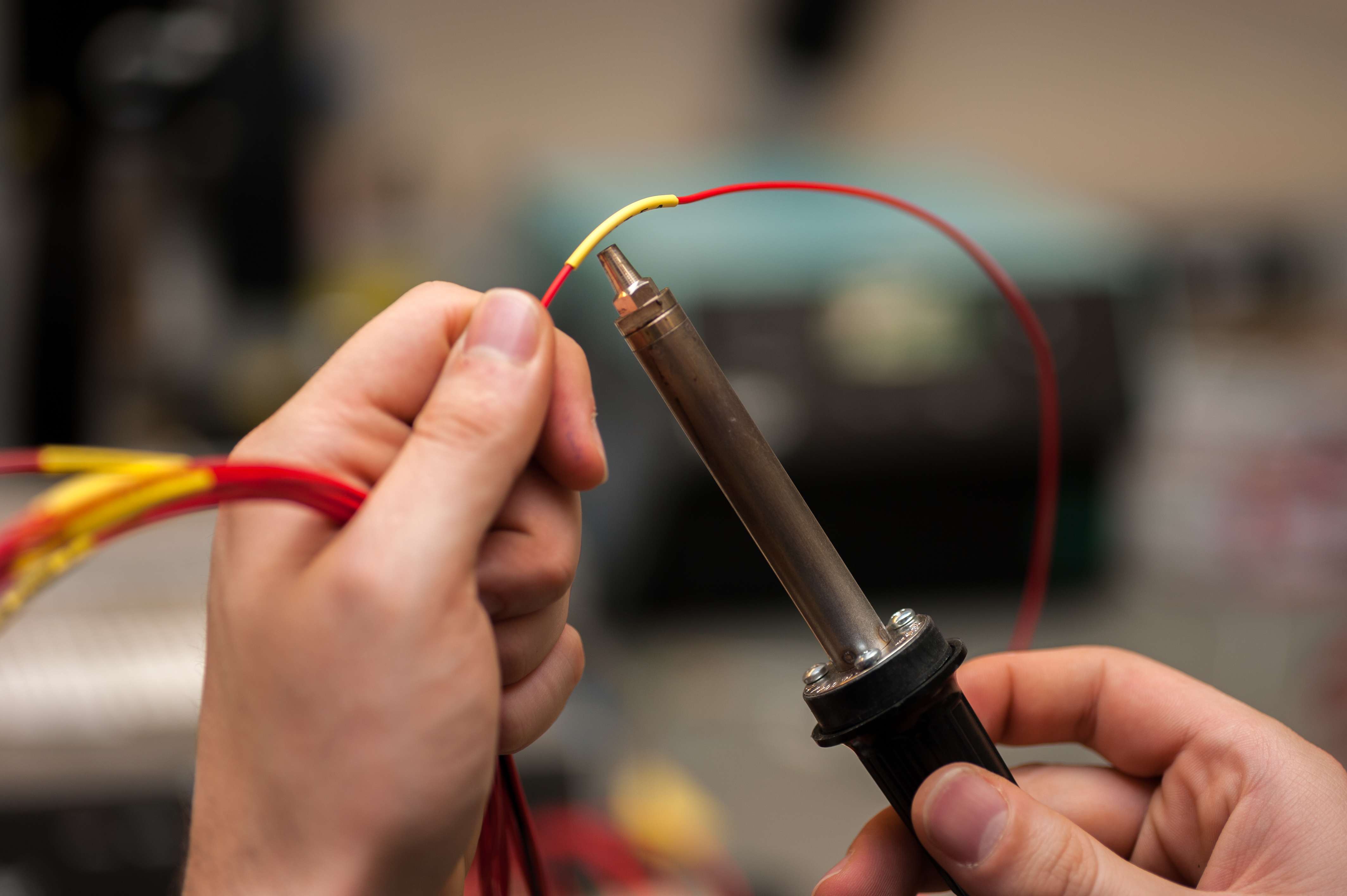

また、ハンダ付け作業の直後であれば、はんだごてのヒーターバレル（金属軸部分）の余熱を利用する使い方も有効です。こて先そのものを当てると穴が開くため、こての胴体部分をチューブから1〜2ミリ浮かせて沿わせるように熱を伝えるのが職人技の基本です。

【比較表】熱収縮チューブ加熱ツール4種の実力診断

作業効率、仕上がりの均一性、安全性の観点から、代表的な4つの加熱ツールを比較検証したデータをまとめました。

項目	詳細・数値データ	一般的な基準・相場	編集部の見解・評価
専用ヒートガン	温度域：100℃〜550℃ 収縮時間：約3〜5秒	2,500円〜8,000円前後	仕上がり・作業性ともに満点。DIY頻度が高いなら小型モデルを1台常備すべき必須ツール。
家庭用ドライヤー	温度域：60℃〜100℃ 収縮時間：30秒以上（不完全）	家庭内常備品（追加コスト0円）	極小径チューブ以外は熱量不足で密着不良を起こしやすい。緊急時の気休め程度と割り切るのが妥当。
ターボ／ガスライター	温度域：800℃〜1300℃ 収縮時間：約1〜2秒	100円〜500円前後	携帯性抜群だが過熱による焦げ・穴あきリスク大。青い還元炎を素早くスライドさせる熟練の技術が必要。
はんだごての軸部	温度域：200℃〜350℃ 収縮時間：約5〜8秒	工作用常備品（約1,500円〜）	狭所やハンダ直後の作業に好適。こて先を直撃させず、胴体の輻射熱を転がすように当てるのがポイント。

【失敗しない選び方】サイズ選定の計算ルールと収縮率の使い分け

熱収縮チューブのサイズ選びで失敗する典型例は、「被覆する配線と同じ直径のチューブを買ってしまう」ことです。チューブの内径は加熱前の呼び径で表記されているため、被覆対象よりわずかに太いサイズを選ばなければ線を通せません。

基本となるサイズの選び方は「配線外径の1.2倍〜1.5倍」のチューブ内径を選ぶことです。例えば外径2.0mmのコードを保護する場合、収縮前内径が2.5mm〜3.0mmのチューブが最適となります。

同時に確認すべきが収縮率（比率）です。市場に流通している製品は主に以下の3タイプに分かれます。

• 2:1（通常収縮率）：最も一般的なタイプ。汎用配線の結束や絶縁保護に適合し、コストパフォーマンスに優れる。
• 3:1（高収縮率）：太いコネクタ端子を通過させた後、細いケーブル本体にしっかり密着させたい段差配線に最適。
• 4:1（超高収縮率）：USB端子の根本補修や極端な段差がある異径ジョイント部で真価を発揮。

さらに、車載エンジンルームや屋外配線、水回り機器の配線には、内側にホットメルト（熱溶融型接着剤）が塗布された防水・接着剤付きタイプが不可欠です。加熱と同時に内部の接着剤が溶け出し、配線の凹凸に隙間なく充填されるため、完全な防滴・防塵・防錆効果が得られます。

【実態検証】ダイソーなど100均チューブの評判と業務用スペックの差

近年、ダイソーやセリアなどの100円ショップでも多サイズ入りの熱収縮チューブセットが手軽に入手できるようになり、DIYユーザーの間で定評を得ています。実際の現場検証において、室内配線の絶縁や簡易的なケーブル断線防止用途であれば、100均製品でも実用十分な収縮性能を発揮することが確認されています。

しかし、住友電工（スミチューブ）や3Mなどの工業規格品と比較した場合、明確な性能差が存在します。主たる違いは「難燃規格（UL224規格等）の取得有無」「肉厚の均一性」「耐候・耐油性」の3点です。

100均製品は加熱時に肉厚が偏りやすく、局所的に薄くなった箇所から破断する事例が報告されています。また、直射日光にさらされる屋外環境では1〜2年で紫外線劣化によるひび割れが生じる傾向があります。屋内の一時的な補修には100均製品を活用し、自動車・バイクの電装系やAC100Vを扱う電源配線には必ず信頼できるメーカーの難燃・高耐久チューブを使い分けるのが賢明な判断です。

【プロの結論】おすすめできる用途・見送るべき環境の基準

• 100均・標準チューブで十分なケース：屋内のUSBケーブル根元補修、5V〜12Vの小型電子工作、イヤホンコードの補強、ツールのグリップ滑り止め加工。
• 工業用・接着剤付き防水チューブが必須のケース：自動車・バイクの車外・エンジンルーム配線、ボート・マリン機器、屋外防犯カメラの電源線、振動と水濡れが想定される接合部。

【熱収縮チューブの使い方】に関するよくある質問（FAQ）

Q1：家庭用ドライヤーで温めてもまったく縮みません。何が原因ですか？
A1：熱風の温度不足または送風距離が離れすぎていることが主な原因です。チューブの収縮開始には最低でも70℃〜90℃の熱が必要です。ドライヤーの吹き出し口をチューブから数ミリの距離まで近づけて集中的に熱を当てるか、それでも収縮しない場合は小型ヒートガンやライター（還元炎）への切り替えを推奨します。

Q2：ライターであぶるとチューブが黒く焦げてしまいます。綺麗に仕上げるコツは？
A2：炎の先端にある黄色い部分（酸化炎）を当てているため、遊離炭素がススとして付着しています。ライターの火の根本にある「青く透き通った部分（還元炎）」を使い、チューブから炎を離さず素早く左右にスワイプさせるように熱を伝えると、焦げやススを付けずに均一収縮させることができます。

Q3：配線をハンダ付けした後にチューブを通し忘れたことに気づきました。後から巻いて熱収縮させることは可能ですか？
A3：通常の熱収縮チューブは筒状構造のため、後から通すことは不可能です。一度結線を外して通し直すか、端子を分解できない場合は、自己融着テープ（ブチルゴム系）を巻き付けた上でビニールテープで保護するか、長手方向にスリットが入った「後入れスプリット型熱収縮スリーブ」等の特殊補修材を使用してください。

まとめ：確実な配線絶縁を仕上げるための鉄則

熱収縮チューブを美しく、かつ強固に仕上げるための要点は極めてシンプルです。

「芯線外径に対して適正な内径と収縮率を持つチューブを選び、必要温度を満たす熱源で、中央から端に向かって空気を押し出すように均一加熱する」。この原則さえ守れば、焦げやズレ、密着不良を起こすリスクは限りなくゼロに抑えられます。

日常のケーブル補修からプロユースの電装カスタムまで、配線の用途と使用環境に合わせた最適なマテリアルと熱源を選定し、安全で美しい配線処理を実現してください。 （出典: 熱 収縮 チューブ 使い方（Yahoo!ニュース））
